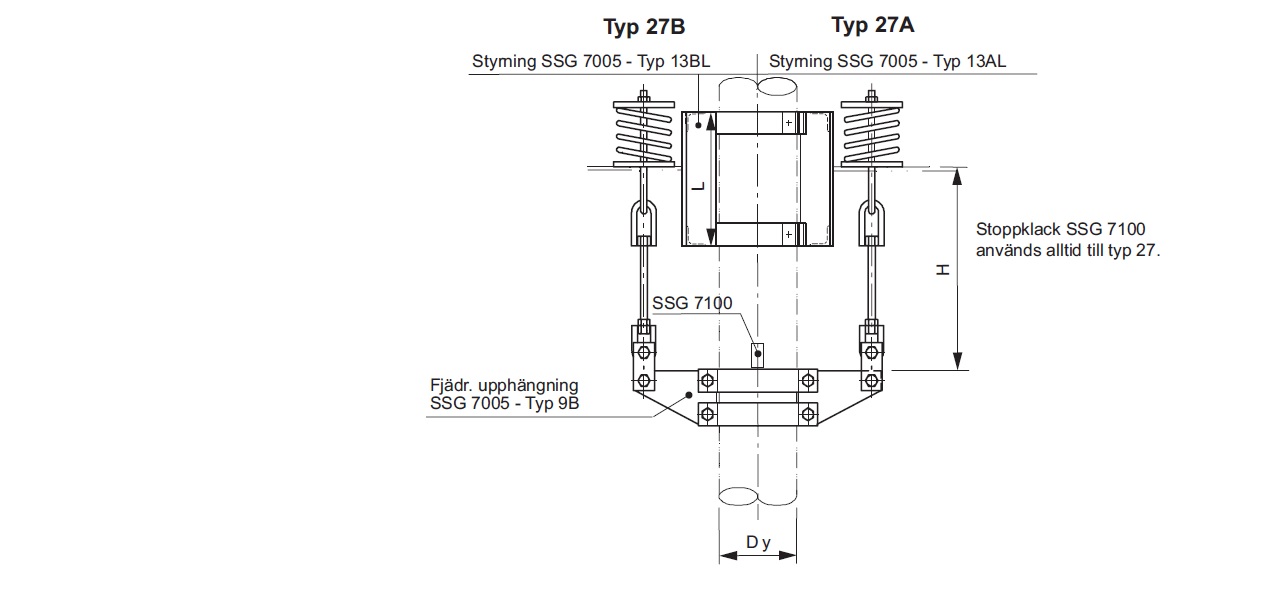

SSG TYP 27 Fjädrande styrning

Beteckning: SSG 7005 – Typ och variant – Dk – H – Fjäderkorg Nr -Stoppklack SSG 7100 – Typ – Mtrl – Antal

Exempel: SSG 7005 – Typ 27AA Dk 410 H=1800 NR 20 SSG 7100B OBEH 4 st

Tänk på: Om H ej anges levereras 2 st två meters gängstång
Fjäderkorg räknas fram genom tabell SSG7050
SSG 7100 ska svetsas på rör, viktigt med kvaltén på dessa
27A med styrning 13AL för oisolerade rör eller skyddsisolering max 80 mm
27B med styrning 13BL för isolerade rör

Typ 27A Typ 27B
D k Art nr: Art nr:
43 4027022 4027222
45 4027024 4027224
49 4027026 4027226
52 4027028 4027228
56 4027030 4027230
61 4027032 4027232
64 4027034 4027234
71 4027036 4027236
77 4027038 4027238
84 4027040 4027240
90 4027042 4027242
104 4027044 4027244
110 4027046 4027246
115 4027048 4027248
120 4027050 4027250
133 4027052 4027252
141 4027054 4027254
157 4027056 4027256
162 4027058 4027258
170 4027060 4027260
196 4027062 4027262
207 4027064 4027264
222 4027066 4027266
247 4027068 4027268
257 4027070 4027270
276 4027072 4027272
308 4027074 4027274
327 4027076 4027276
359 4027078 4027278
378 4027080 4027280
410 4027082 4027282
419 4027084 4027284
431 4027086 4027286
461 4027088 4027288
513 4027090 4027290
562 4027091 4027291
610 4027092 4027292
711 4027093 4027293
813 4027094 4027294
914 4027095 4027295
1016 4027096 4027296
1118 4027097 4027297
1219 4027098 4027298
